Hvad er det realistiske princip for segment LCD? Hvordan designes det?
Faktisk er forholdet mellem drivbølgeformen og LCD-displayet meget enkelt. Husk kun, at LCD-skærmen ikke kan anvendes med jævnstrøm. Hvilke bølgeformer bruges til at lave et udvekslingsdrivspændingssignal. Selvom bølgeformerne for COM og SEG virker komplicerede, er de faktisk meget enkle. COM er en sekvens. Sweep pulssekvensen, cyklisk fremkomst, uanset om den er tændt eller ej, kan kun ses af det overlejrede trykforskelforhold mellem COM- og SEG-bølgeformerne.
For eksempel skal 3V 1/2bias-drevchips COM og SEG lyse op i flydende krystal. Kun når COM er 3V, SEG er OV eller COM er OV, SEG er 3V, og den lyser ikke i andre tilfælde.
Bias refererer til væskens bias-koefficient. Kort sagt angiver det antallet af trin i drivspændingen. 3v 1/2bias har tre spændinger 3v 1,5v Ov, og 3v 1/3bias har fire spændinger 3v 2v 1v Ov, men de er alle 3v flydende krystaller. Blokken lyser, nu ved du hvad 1/2bias og 1/3bias kan beregne. Jo større antallet af skævheder, desto tydeligere er forskellen mellem lyst og ikke-lys, hvilket forbedrer kontrasten mellem lyst og mørkt.
Der er ikke for mange specifikke materialer i denne henseende. Faktisk er det den hurtigste måde at læse specifikationerne for forskellige LCD-driverchips. Der er også noget, der kan søges efter nogle grundlæggende principper for flydende krystaller på internettet, men der er færre almindelige sorte og hvide, men flere STN og TFT.

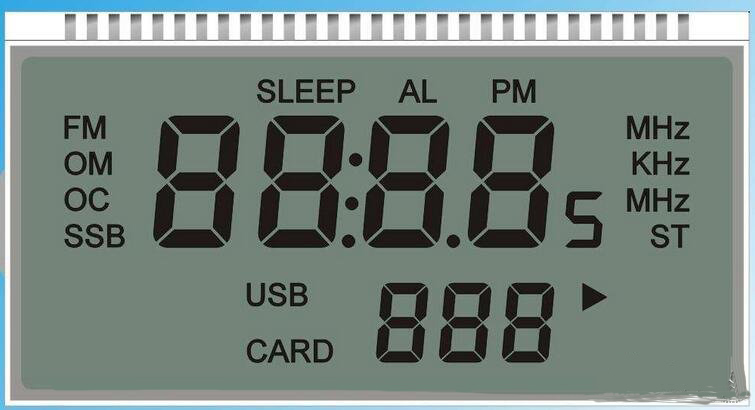

Hvordan opdele og skære LCD-skærme?
1. Fmark funktion af LCM
Ved debugging af R61509V LCM-driverchippen for nylig, var der et Tearing Effect-problem (TE) i skærmopdateringen under den ensfarvede testskærm. Den grundlæggende årsag er, at den hastighed, hvormed masteren skriver billeddata, er inkonsistent med den hastighed, hvormed LCM'en opdaterer skærmen. I detaljer er opdateringshastigheden hurtigere end masterskrivehastigheden. Heldigvis har mange LCM-driverchips en Fmark-pin til at synkronisere med hovedkontrollen. Når Fmark sender et signal til hovedstyringen, begynder hovedstyringen at skrive en ramme af data, så de to sider kan synkroniseres. Før du fortæller historien, skal du først beskrive et par begreber:
(1) Opdateringshastighed
Opdateringshastigheden refererer til opdateringshastigheden for LCM. Denne værdi indstilles individuelt i initialiseringskoden for LCM. For Renesas' R61509V LCD-driver er indstilling af Ox0010-registret for at indstille genopfriskningshastigheden. Ifølge formlen: frame rate=678KHZ/{(RTN)*DIN*(432+8+8)}, hvor 678K er urkilden inde i LCM, RTN er antallet af ure pr. linje, DIV er frekvensdelingen koefficient, (432+ 8+8) er linjepixel. Det målte resultat er:
0X011F 20HZ, minimumsfrekvens.
ox011A 29HZ
0X0115 36HZ
oX0110 52HZ
ox001C 60HZ
oX0018 70HZ
0X001480Hz
For lav skærmhastighed vil forårsage et flimrende fænomen, så det er generelt sat over 60HZ.
(2) Masterkontrol skrivehastighed WR og chipvalg CS
Disse to PIN-fødder har hver LCM af DBI, og arbejdsfrekvensen for de to er den samme. Hver gang masteren skriver en dataramme, vil der være et chipvalgssignal, som svarer til et WR-skrivegyldigt signal. Ændringen af masterstyringens skrivefrekvens vælges af driftstilstanden. Når du f.eks. optager, er displayets skrivehastighed for optagelse af dynamiske objekter hurtigere end displayets skrivehastighed for optagelse af statiske objekter.
Hvis skærmen ikke er opdateret, vil LCD-skærmen blive opdateret hver 70 ms. Hvis skærmen bevæger sig, vil skærmen blive opdateret én gang højst 33ms. Det betyder, at CS-frekvensen kun kan begrænses til 1/70 til 1/30, 14,28HZ til 33,33HZ. Den højeste frekvens er allerede hurtigere end billedhastigheden for PAL eller NTSC, hvilket kan sikre, at der ikke sker et billedtab, når kameraet arbejder eller afspiller video.
(3) Fmark funktion
For at aktivere fmark skal du først sikre dig, at fmark-stiften på masterstyringen er nøjagtigt forbundet med fmark-stiften på LCM; for det andet skal du aktivere skærmens fmark-funktion under LCM-initialisering for at sikre, at LCM'en med jævne mellemrum sender signaler til masteren, og samtidig aktiverer masteren Styringens fmark-funktion sikrer, at hovedstyringen modtager et fmark-signal inden kl. at skrive en dataramme.
LCM's fmark har to parametre, der kan konfigureres: den ene er, hvor mange gange skærmen swipes for at sende et fmark-signal, for eksempel er det ikke nødvendigt at sende et fmark-signal hver gang skærmen swipes , men det kan sendes én gang et fmark-signal, når du stryger skærmen flere gange; den anden er positionsparameteren for fmark , Kan få fmark-outputforsinkelsen til at forsinke flere linjer, formålet er at lade masteren skrive data til GRAM senere for at undgå TE.
Eksempel: Der er en situation, hvor IC'en udsender te-signalet efter at have læst den sidste linje fra GRAM, og BB begynder at skrive til GRAM på dette tidspunkt. Men det kan tage en eller to linjer, før IC'en begynder at læse dataene fra den første række af GRAM og tømmer den anden ramme, og hastigheden for at skrive GRAM er langsommere end IC'en, der læser GRAM, og skrivningen er muligvis ikke startet endnu . Som et resultat overstiger læsning af GRAM skrivning af GRAM, så rivning vil forekomme i toppen. Det er nødvendigt at forhindre TE-output i at være for tidligt, hvilket får skrivning til GRAM til at starte først, så tilføj en forsinkelse for at sikre, at skrivning til GRAM starter efter læsning af gamle data.
(4) fmark-cyklus og CS-cyklus
Den grundlæggende årsag til TE-scenen er inkonsistensen af hastighederne på begge sider. Detaljerne er, at opdateringshastigheden for LCM er hurtigere end hastigheden for hovedkontrol, der sender data, og hastigheden af de to skal matche en bestemt skala. Det er kun nødvendigt at sikre, at CS-cyklussen er mellem to TE-cyklusser, det vil sige, at skrivefrekvensen for CS ikke kan være lavere end halvdelen af læsefrekvensen for TE. Grundbetingelsen for opståen af rivning er, at der er indblandet læsning og skrivning. Generelt er skrivehastigheden (WR) langsommere end LCD-opdateringshastigheden (TE) [x2]. Så længe den forfriskende position ikke overstiger skrivepositionen Gram, vil der ikke blive skåret skærm.
For eksempel er CS næsten en smule kortere end to TE-cyklusser. For at opdatere dataene for to billeder, starter den første billedopdatering først for at opdatere skærmen, hvilket indikerer starten på at læse GRAM, dens hastighed er relativt høj, og den læser gamle data; Umiddelbart efter masteren er begyndt at skrive GRAM, omkring halvdelen af tiden, når der skrives til GRAM, er en frame blevet swipet på dette tidspunkt, og derefter swipes den anden frame, dvs. den begynder at læse og swipe skærmen fra toppen af GRAM, og læs derefter Det, der kommer ud, er de nye data, der lige er blevet skrevet. Før GRAM'et skrives, må læsetrinnet aldrig følge med skrivetrinnet, og der vil ikke være nogen rivning.
Hvis CS er større end to TE-cyklusser, hvis det er ækvivalent med tre TE-cykler, så er de viste data de skrevne GRAM-data, så længe den tredje TE-læsecyklus; den første TE læser den gamle Data, i den anden TE-cyklus, fordi GRAM ikke er blevet skrevet endnu, men læsetrinnet har indhentet skrive-GRAM-stepperen, hvilket resulterer i en eksplicit del af den gamle del af den nye, så TE vises. Dette er essensen.
(5) TE-type
Når TE-visning er aktiveret, er det nødvendigt at sikre, at både LCD TE-aktiveringen af CPU'en og TE-funktionen på LCM-drevet er tændt. Der er to typer TM-aktivering for LCM: VSYSc, vSYNCHSYNC.
